Сплит-система: ремонт и обслуживание
- Сплит-система: разновидности и конструкция
- Спиральный компрессор сплит-системы
- Ремонт сплит-систем
Сплит-система: разновидности и конструкция
Сплит-система – это стационарное устройство для кондиционирования воздуха в помещении.
Сплит-система включает в себя два блока: внутренний и наружный.
Элементы внешнего блока устанавливаются за пределами здания и в совокупности представляют собой компрессорно-конденсаторный агрегат.
Внутренний (испарительный) блок монтируется внутри кондиционируемого помещения или в вентиляционной системе.
В зависимости от расположения внутреннего блока сплит-системы подразделяются на несколько видов.
Виды сплит-систем:

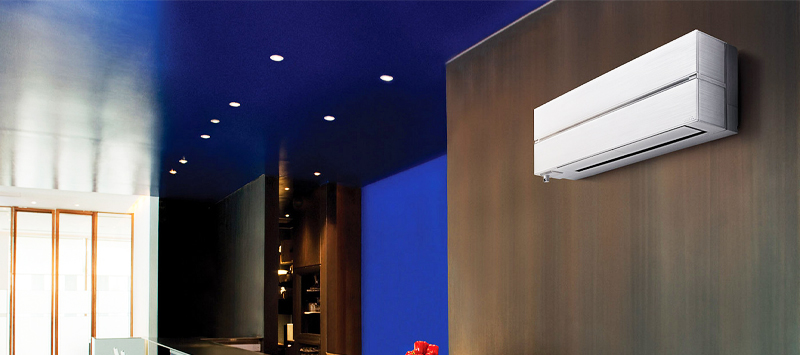

- Настенные агрегаты – испарительные установки данного типа сплит-систем устанавливаются на поверхности стены и обеспечивают эффективную вентиляцию небольших по размеру комнат. Воздух из таких устройств выходит только в одном направлении, поэтому данные приборы не обеспечивают равномерное охлаждение большого пространства
- Напольные – поток среды из сплит-систем такого типа движется относительно поверхности пола, что исключает возникновение сквозняков
- Потолочные системы подобны напольным, потоки воздуха в них движутся по поверхности стен
- Канальные – устройства для кондиционирования, внутренний блок которых монтируется в вентиляционной системе здания. Установка сплит-систем такого вида позволяет обеспечивать кондиционирование нескольких помещений, соединенных одной системой вентиляции
- Скрытые (кассетные) сплит-системы размещаются в межпотолочном пространстве. Внутренний блок представляет собой короб, большая часть которого скрывается при монтаже. После установки сплит-системы остается видна только фронтальная решетка на потолке, из которой подается воздух в помещение
- Мульти-системы – установки, состоящие из одного внешнего и нескольких внутренних блоков любого вида
Принцип работы сплит-системы

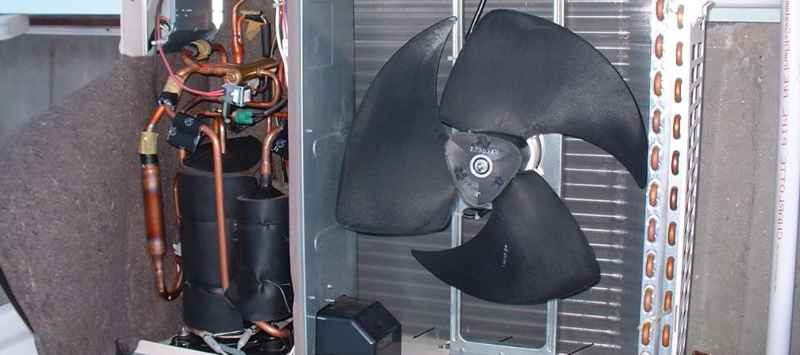

Основными компонентами внешнего блока сплит-системы являются компрессор и конденсатор, внутреннего – испаритель.
По контуру кондиционера движется хладагент. Он заполняет систему после окончания монтажа оборудования.
Охлаждение воздуха в помещении происходит за счет испарителя. Вентилятор внутреннего блока кондиционера забирает теплый воздух из комнаты и перемещает его через охлажденный испаритель. После этого среда сниженной температуры поступает обратно в помещение.
За охлаждение испарителя отвечает хладагент – фреон. Он нагнетается компрессором и после сжатия отдает тепло через теплообменник конденсатора в окружающую среду. Далее фреон в сжиженном состоянии циркулирует по контуру сплит-системы.
Спиральный компрессор сплит-системы
Мощность и ресурс работы сплит-системы во многом зависят от компрессора. Он является основным рабочим узлом кондиционера.
В сплит-системах устанавливаются нагнетатели спирального типа. Они отличаются высокой производительностью, низким уровнем шума и длительным сроком службы.
За сжатие среды в данном типе компрессоров отвечают спирали, одна из которых неподвижно закреплена в верхней части оборудования, а вторая осуществляет эксцентричные движения без вращения относительно первой.
В процессе движения спирали фреон перемещается и уменьшается в объеме.
Между спиралями создается три зоны давления: низкого на входе, среднего и высокого в центре.
Между гранями спиралей при их производстве выдерживается небольшой люфт для предотвращения контакта и повреждения поверхностей.
Несмотря на это при работе компрессора между спиралями возникает высокое трение, приводящее к преждевременному износу компонентов.
Ремонт сплит-систем
Одной из самых распространенных причин выхода сплит-систем из строя является отказ компрессора.
В связи с тем, что многие компрессоры являются герметичными, они не поддаются разборке и ремонту.
Однако даже если компрессор можно разбирать, редко проводят его ремонт. Это очень трудоемкая работа, за которую зачастую не берутся даже опытные специалисты.
Стоимость замены нагнетателя может составить около трети от цены новой сплит-системы. Поэтому на этапе производства компонентов используют дополнительные меры по повышению ресурса нагнетателей.
Наиболее подвержены износу спирали компрессора. Для снижения трения между поверхностями применяют фторопласт – антифрикционный полимерный материал.
Однако он не обладает длительным ресурсом, так как истирается при контакте спиралей.
В качестве более эффективного решения на спирали наносят антифрикционное твердосмазочное покрытие MODENGY 1066.
Ремонт сплит-системы может стать необходимым при несоблюдении простых рекомендаций к обслуживанию оборудования.
Раз в год рекомендуется проверять уровень хладагента и при необходимости его восполнять. При резком снижении уровня фреона необходимо проверить целостность всей системы, так как среда может испаряться и выделять вредные вещества. С такой же периодичностью нужно проводить полную чистку фильтров.
Поверхность внешнего блока периодически необходимо очищать от загрязнений для предотвращения перегрева и поломки.
О необходимости ремонта сплит-системы могут свидетельствовать следующие признаки:
- Высокий уровень шума при работе кондиционера. Чаще всего вибрации и посторонние звуки исходят со стороны компрессора
- Сплит-система не запускается – необходимо проверить целостность и работоспособность компонентов питания и электронику. Наиболее вероятной причиной, по которой кондиционер не включается, является повреждение электрических кабелей
- Слабое охлаждение –понижение степени охлаждения воздуха может быть следствием ухудшения пропускной способности системы либо недостатком хладагента в системе
- Появление падающих капель может стать следствием засорения трубопровода
- Неприятный запах при работе компрессора – скорее всего, причина в засоренных фильтрах
При наличии вышеуказанных либо других неполадок в работе кондиционера проводят полную диагностику сплит-системы и необходимый ремонт.
Восстановление функциональности агрегата должно производиться только специалистами.
Ремонт сплит-систем начинается с демонтажа оборудования, его очистки и поиска неисправностей. После этого устраняют причину поломки и проверяют состояние всех компонентов кондиционера, заменяют расходные материалы, такие как масло кондиционера.
После восстановления работоспособности сплит-системы ее монтируют на место и проверяют на исправность.
