Гидросистема: устройство и обслуживание. Подбор смазочных материалов для гидроцилиндра
- Гидросистема: как она работает?
- Гидроцилиндр гидросистемы: обслуживание и подбор смазки
Гидросистема: как она работает?
Гидросистема (гидравлическая система) – комплекс оборудования, предназначенный для преобразования небольшого усилия в значительное путем использования энергии гидравлической жидкости.
Гидросистемы используются во многом оборудовании, наибольшее распространение они получают в технике специального назначения для управления работой навесного оборудования, строительной технике для подъема и перемещения тяжелых грузов, металлообрабатывающих станках. Также они используются в оборудовании для нефтедобычи, в аэрокосмической отрасли, энергетике, в автомобилях, на лесозаготовительных и многих иных предприятиях.
Широкое распространение гидросистемы получили за комплекс преимуществ, среди которых способность к передаче больших мощностей, высокая точность и контролируемость, надежность и долговечность.
Работа всех гидравлических машин объемного действия основывается на том, что давление, действующее на жидкость в закрытом сосуде, передается с одинаковой силой во всех направлениях.
Рабочие органы оборудования приводятся в действие за счет энергии гидравлической жидкости, которая циркулирует по закрытой циклической системе.
Основными компонентами гидросистемы являются бак, заполненный гидравлической жидкостью, трубопроводы, по которым рабочая жидкость подается к другим механизмам, гидронасос для повышения давления жидкости, различные клапаны, гидрораспределитель, гидроцилиндр и фильтры.
Гидросистемы, в зависимости от области применения, могут отличаться. Однако принцип работы у них схож. Рассмотрим работу гидросистемы на примере спецтехники, в которой она используется для управления навесным оборудованием.
Гидронасос выкачивает гидравлическую жидкость из резервуара, масло под давлением по трубопроводам поступает к гидрораспределителю.
Согласно указаниям оператора, который управляет рукоятью гидрораспределителя, масло направляется в поршневую полость гидроцилиндра, воздействуя на поршень и приводя в движение соединенный со штоком гидроцилиндра механизм.
После этого, также по сигналу от оператора, масло сливается обратно в бак по тому же пути, поршень, соединенный с ним шток и выходное устройство возвращаются в исходное положение.
Гидроцилиндр гидросистемы: обслуживание и подбор смазки

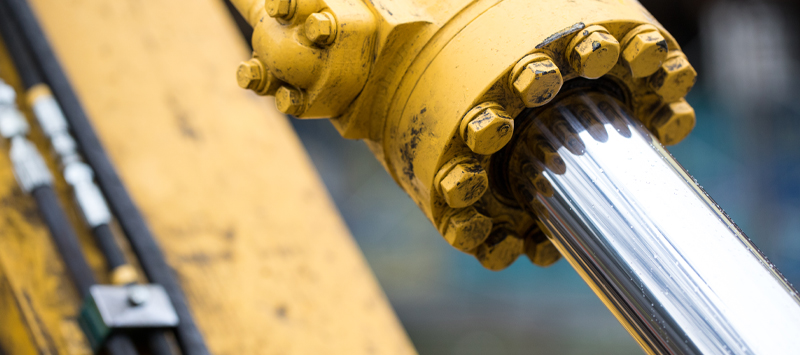

Гидроцилиндр является основным рабочим агрегатом гидросистемы. Он конструктивно связан с выходным звеном, обеспечивая его возвратно-поступательное перемещение.
Основой гидроцилиндра является гильза – полый металлический цилиндр, внутри которого под давлением гидравлического масла перемещается соединенный со штоком поршень.
Важными составляющими гидроцилиндров являются уплотнения, предотвращающие вытекание рабочей жидкости и потерю давления в системе.
Гидроцилиндр изнутри смазывается гидравлическим маслом, которое обеспечивает плавность хода штока. Однако большое количество ремонтных случаев связано с износом гильзы и поршневого уплотнения из-за недостаточного смазывания.
Например, при низкой температуре окружающей среды вязкость масла увеличивается, а между поршневым уплотнением и гильзой образуются зоны сухого трения.
Следствием становятся потеря плавности движения поршня, ускорение изнашивания уплотнительной манжеты, появление повреждений на стенках гильзы, загрязнение фильтрующих элементов продуктами износа уплотнения, попадание посторонних частиц в другие узлы гидросистемы и вероятных выход их из строя.
Недостаточное смазывание в паре «гильза-манжета» может происходить и по другим причинам, поэтому, для предотвращения негативных последствий, на гильзе создают дополнительный смазочный слой.

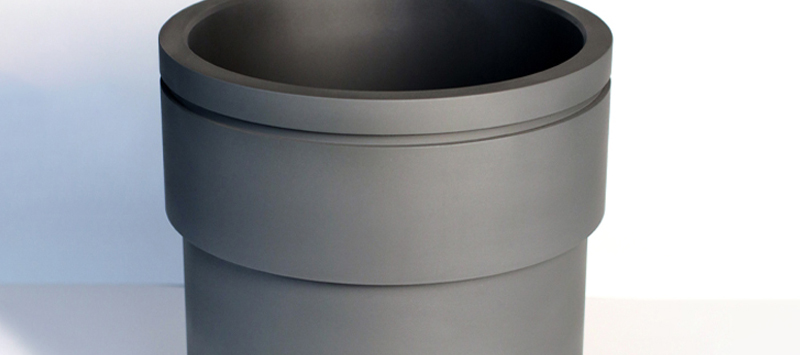

Это осуществляется на этапе производства гидроцилиндров с помощью антифрикционных покрытий, таких как MODENGY 1066.
Смазочное покрытие наносится методом распыления и после полимеризации оставляет на гильзе тонкий сухой слой, прочно сцепленный с металлической поверхностью.
Он обеспечивает плавное перемещение поршня, предотвращает истирание манжеты, а также защищает гильзу от коррозии.
Применение покрытия позволяет многократно увеличить ресурс гильзы гидроцилиндра, причем не требует обновления на протяжении всего ресурса работы гидросистемы.
Испытания покрытия MODENGY 1066 осуществлялись на территории производителей гидравлических приводов. По окончании ресурса гидроцилиндра покрытие показало минимальное истирание, не откололось и не загрязнило фильтрующие элементы.
