Основные характеристики и примеры применения твердосмазочного покрытия MODENGY™ 1001

Основные характеристики и примеры применения твердосмазочного покрытия MODENGY™ 1001

Основные характеристики и примеры применения твердосмазочного покрытия MODENGY™ 1001
  1. Особенности технологии твердой смазки
  2. Свойства и характеристики покрытия MODENGY™ 1001
  3. Технология нанесения аэрозольного АТСП
  4. Области применения покрытия

В отличие от традиционных смазочных материалов, имеющих небольшой диапазон рабочих температур и не самую высокую несущую способность, антифрикционные твердосмазочные покрытия (АТСП) сохраняют свои функции даже в экстремальных условиях эксплуатации.

Превосходные рабочие характеристики АТСП обусловлены их уникальным составом и реализуемой технологией.


Особенности технологии твердой смазки


Технология твердой смазки, разработанная компанией Modengy, заключается в создании на поверхностях деталей сухой смазочной и защитной пленки.

В состав покрытий входят твердые смазочные вещества (дисульфид молибдена, графит, политетрафторэтилен и др.), полимерные связующие компоненты (смолы) и растворители. После нанесения АТСП последние практически сразу испаряются, смолы застывают и прочно удерживают высокодисперсные частицы твердых смазок в ячейках своей матрицы.

Один из самых популярных компонентов покрытий MODENGY™ – дисульфид молибдена (MoS2). На примере слоистой кристаллической структуры его молекулы легко объясняется механизм действия АТСП.

В спокойном состоянии связи между атомами молибдена наиболее сильны из-за малого расстояния между ними. Атомы серы, наоборот, находятся в разных углах кристаллической решетки, поэтому притягиваются очень слабо. При возникновении сдвигающей силы слои разных атомов скользят друг относительно друга – наблюдается эффект «сэндвича».


Технология твердой смазки. Эффект сэндвича

Пленка покрытия толщиной 25 мкм может насчитывать более 100 взаимно перемещающихся слоев. Это позволяет добиться максимального сокращения силы трения поверхностей и уменьшения их износа.


Свойства и характеристики покрытия MODENGY™ 1001

Одно из самых востребованный покрытий в линейке АТСП MODENGY™ – MODENGY™ 1001 – производится на основе дисульфида молибдена, графита и неорганического связующего вещества. Благодаря такому составу АТСП имеет серо-черную окраску и матовую текстуру.

Данное покрытие применяется в парах трения «металл-металл», отверждается при комнатной температуре всего за 15 минут и не требует повторного нанесения даже после продолжительной работы или простоя узла.

MODENGY™ 1001 обладает следующим набором свойств и преимуществ:

MODENGY 1001
  • Широким диапазоном рабочих температур: от -180 °С до +440 °С
  • Очень высокой несущей способностью (до 2500 МПа)
  • Высокими противозадирными свойствами
  • Низким коэффициентом трения
  • Способностью предотвращать скачкообразное движение
  • Устойчивостью к химически агрессивным средам, условиям вакуума и радиации
  • Эффективностью в запыленных средах благодаря технологии «сухой» смазки

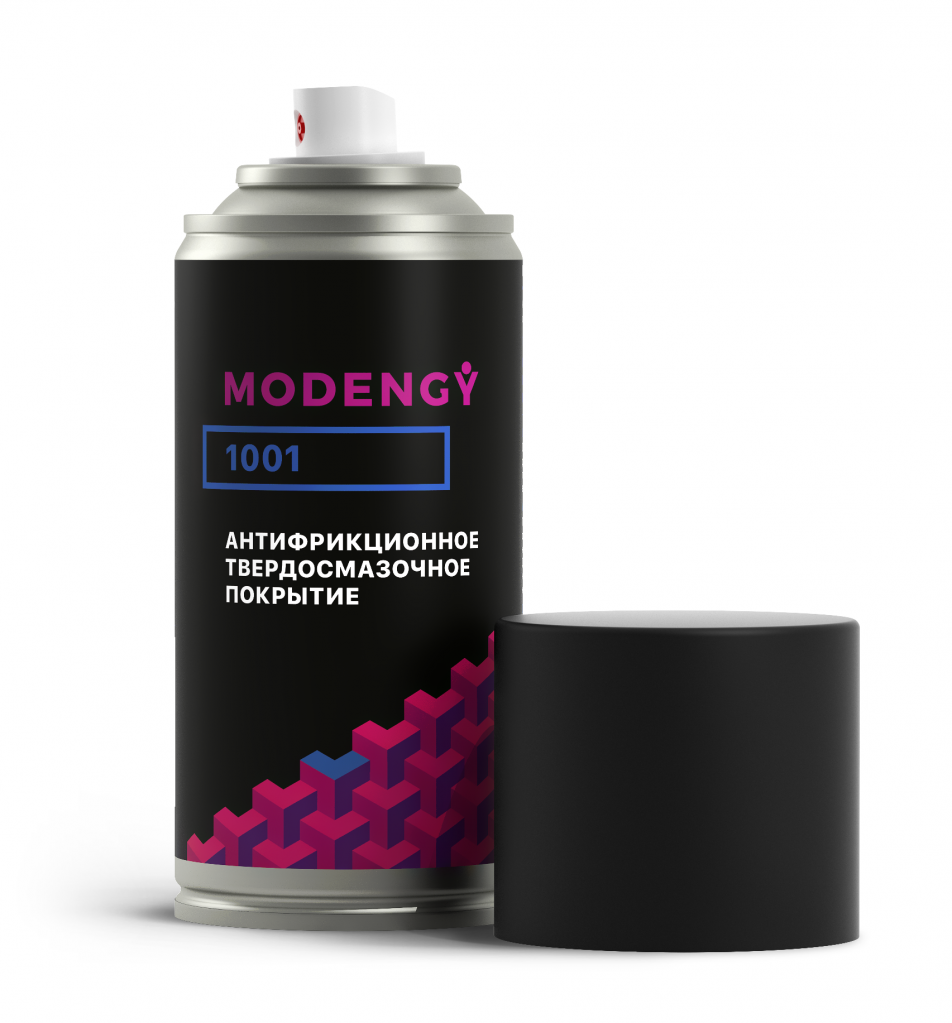

Покрытие MODENGY™ 1001 выпускается в нескольких вариантах фасовок, в том числе удобных аэрозольных баллонах.

Жидкие покрытия наносятся стандартными методами окрашивания. Для распыления используется специальный краскопульт MODENGY™.


Технология нанесения аэрозольного АТСП

Перед нанесением покрытия поверхности подготавливаются с помощью Специального очистителя-активатора MODENGY™. Этот состав очищает, обезжиривает и активирует основы для лучшей адгезии АТСП.

Аэрозольный баллон с покрытием встряхивается не менее 3 минут – до появления стука шарика. Затем состав распыляется с расстояния 20-30 см. При необходимости незатвердевшие остатки АТСП удаляются Специальным растворителем MODENGY™ 1013.

Этап первоначальной (промежуточной) сушки покрытия составляет около 10 минут – за это время оно приобретает матовый внешний вид и сухость на отлип. После этого возможно нанесение второго слоя АТСП, который полностью высыхает через 15 минут при комнатной температуре.


Области применения покрытия

Антифрикционное твердосмазочное покрытие MODENGY™ 1001 применяется в самых различных узлах промышленного оборудования. На рисунках 1-4 некоторые результаты применения АТСП представлены наглядно.


Винтовая пара компрессорного оборудования

Рис. 1. Винтовая пара компрессорного оборудования


Фитинги из нержавеющей стали

Рис. 2. Фитинги из нержавеющей стали


Ходовые винты токарных станков

Рис. 3. Ходовые винты токарных станков


Направляющие скольжения

Рис. 4. Направляющие скольжения


Конкретные примеры и задачи, которые в тех или иных случаях решает покрытие MODENGY™ 1001, перечислены ниже.


Узел Выполняемые задачи
Винтовая пара компрессорного оборудования
  • Стабилизация трения
  • Сохранение и восстановление технических характеристик компрессора
  • Повышение производительности оборудования
  • Исключение дополнительных затрат на финишную обработку заготовки
Ходовые винты токарных станков
  • Устранение скачкообразного движения
  • Исключение налипания пыли и абразивных частиц на резьбу
  • Повышение качества и точности обработки деталей
Фитинги из нержавеющей стали
  • Снижение риска закусывания резьбы за счет снижения коэффициента трения и уменьшения момента закручивания при монтаже изделия
  • Увеличение срока службы фитингов за счет увеличения циклов «закручивание – раскручивание»
Запорные клапаны ТЭС
  • Обеспечение четкости и стабильности работы аппаратов
Замки лопаточного аппарата турбины
  • Облегчение «монтажа-демонтажа» узлов с исключением возможных деформаций
Направляющие скольжения станочных суппортов
  • Снижение коэффициента трения
  • Устранение скачкообразного движения без необходимости дополнительной обработки детали
Червячная передача и шлицевой вал подъемного оборудования
  • Снижение трения и напряжения в металле пары «зубчатое колесо-червяк»
  • Повышение КПД агрегата


Итак, покрытие MODENGY™ 1001 обеспечивает высокое качество работы различных узлов и механизмов.


Оно создает на поверхностях деталей композиционный слой с отличными защитными и противозадирными свойствами, сохраняет высокую несущую способность даже при экстремальных нагрузках, не испаряется и не окисляется, исключая непредвиденные отказы в применяемых узлах.

MODENGY™ 1001 обеспечивает смазывание и защиту контактных поверхностей на весь срок службы узлов, т.е. выступает в качестве ресурсной смазки.

Состав в аэрозольной фасовке наиболее прост в нанесении, не требует дополнительного технологического оснащения и лишних затрат.
