Дроссельная заслонка: типы устройств и особенности их обслуживания
- Типы дроссельных заслонок
- Проблемы при работе дроссельной заслонки и пути их решения
- Отечественное твердосмазочное покрытие для дроссельной заслонки
Дроссельная заслонка регулирует подачу топливно-воздушной смеси в двигатель внутреннего сгорания, изменяя проходное сечение канала. По сути она является воздушным клапаном: при открытой заслонке давление во впускной системе равняется атмосферному, при закрытой – уменьшается вплоть до разрежения.
Заслонка установлена между воздушным фильтром и впускным коллектором. Помимо основной задачи – дозирования воздуха для нормального функционирования силового агрегата в любом режиме эксплуатации – заслонка отвечает также за поддержание требуемых оборотов коленвала на холостом ходу (с разной нагрузкой на двигатель) и за нормальное функционирование усилителя тормозной системы.
Основными конструктивными элементами дроссельной заслонки являются:
- Корпус
- Заслонка с осью
- Механизм привода
Типы дроссельных заслонок
По типу привода и наличию дополнительных элементов (датчиков, каналов и пр.) дроссельные заслонки подразделяются на механические, электромеханические и электронные.
Основная особенность механической заслонки заключается в том, что ею водитель управляет самостоятельно при помощи тросового привода, соединяющего педаль акселератора с сектором газа.
В конструкцию этого узла дополнительно входят датчик положения (угла открытия заслонки), регулятор холостого хода (ХХ), байпасные каналы, система подогрева.
Основным недостатком механического дроссельного узла является возможная погрешность при приготовлении топливовоздушной смеси.
Это сказывается на экономичности и мощности двигателя. ЭБУ не управляет механической заслонкой, а лишь собирает информацию об угле открытия. При его резких изменениях блок не всегда успевает «подстроиться» под новые условия, что приводит к перерасходу топлива.
Дроссельная заслонка электромеханического типа также управляется с помощью троса, однако, вместо дополнительных каналов, оснащена электромотором с редуктором, который соединен с осью заслонки.
Блок управления в таком типе узла может регулировать работу двигателя на холостых оборотах. В остальных режимах функционирования ДВС дросселем управляет водитель.
Механизм частичного управления открытием заслонки позволил упростить конструкцию самого дросселя, однако не устранил погрешность в смесеобразовании.
Такой проблемы не имеет только электронная дроссельная заслонка, которая устанавливается на современные модели автомобилей. Ее основная особенность – отсутствие прямого взаимодействия педали акселератора с осью. Блок управления электронной заслонки регулирует ее открытие на всех режимах эксплуатации двигателя. В конструкцию дополнительно введен датчик положения педали акселератора.
В процессе работы ЭБУ использует информацию не только с различных датчиков, но и со следящих устройств автоматических трансмиссий, тормозной системы, климатического оборудования, круиз-контроля.
Блок обрабатывает все поступающие сигналы и устанавливает оптимальный угол открытия заслонки.
Такие образом, электронная система позволяет полностью контролировать работу системы впуска, устраняя погрешности в смесеобразовании на любом режиме эксплуатации силовой установки.
Несмотря на, казалось бы, идеально продуманную схему работы, электронные дроссельные заслонки не лишены недостатков. Так как их открытие происходит при помощи электродвигателя, любые, даже незначительные его неисправности, приводят к нарушению работы узла. Естественно, это сказывается на функционировании двигателя. В тросовых механизмах управления такой проблемы нет.
Еще один недостаток касается, по большей части, бюджетных автомобилей. Из-за не конца проработанного программного обеспечения и более дешевых электронных комплектующих дроссель может работать с запозданием: после нажатия на педаль акселератора блок управления еще некоторое время собирает и обрабатывает информацию, после чего подает сигнал на электродвигатель дросселя.
Проблемы при работе дроссельной заслонки и пути их решения
Дроссельная заслонка в процессе работы загрязняется продуктами сгорания топлива – как со стороны впускного коллектора, так и со стороны воздуховода (в случае наличия системы рециркуляции отработавших газов).
Кроме того, большинство дроссельных заслонок имеют осевой люфт, который со временем приводит к возникновению выработки – канавки глубиной до 1 мм в корпусе дросселя. В результате топливная смесь обедняется, обороты двигателя на холостом ходу теряют стабильность и плохо поддаются регулированию. В итоге нарушается плавность движения автомобиля, ухудшается динамика его разгона.
Для минимизации негативных последствий, а также повышения долговечности и надежности двигателя ведущие автопроизводители наносят на дроссельные заслонки антифрикционные твердосмазочные покрытия (АТСП).
Использование АТСП позволяет:
- Обеспечить плавное движение дроссельной заслонки
- Повысить чувствительность устройства
- Предотвратить заедание механизма
- Минимизировать износ трущихся поверхностей
АТСП, нанесенные на заслонку, по внешнему виду напоминают лакокрасочные покрытия. При неквалифицированном техническом обслуживании их могут повредить случайно или намеренно, при этом четкость работы всего механизма и его ресурс значительно снижаются.
Отечественное твердосмазочное покрытие для дроссельной заслонки
Поврежденное твердосмазочное покрытие нуждается в обязательном восстановлении. Сегодня это может сделать любой автолюбитель, так как эффективные и удобные в применении антифрикционные материалы выпускаются в нашей стране.
Одно из наиболее популярных и перспективных АТСП – MODENGY Для деталей ДВС. Данное покрытие на основе дисульфида молибдена и графита выпускается в аэрозольных баллонах, поэтому может наноситься на внутренние поверхности дроссельной заслонки непосредственно, без привлечения специализированного оборудования.
MODENGY Для деталей ДВС защищает заслонку от повышенного трения, износа и коррозии, долгое время сохраняет устойчивость к воздействию агрессивных сред, в том числе моторного масла.
Покрытие наносится на предварительно очищенную дроссельную заслонку в несколько слоев. Время промежуточной сушки каждого слоя составляет 10 минут. Состав отверждается за 12 часов при комнатной температуре, после чего узел допускается к сборке.
Для чистки дроссельной заслонки производитель покрытия рекомендует использовать Специальный очиститель-активатор MODENGY. Он не только удаляет загрязнения, но и обеспечивает максимальное сцепление АТСП с обрабатываемой поверхностью.

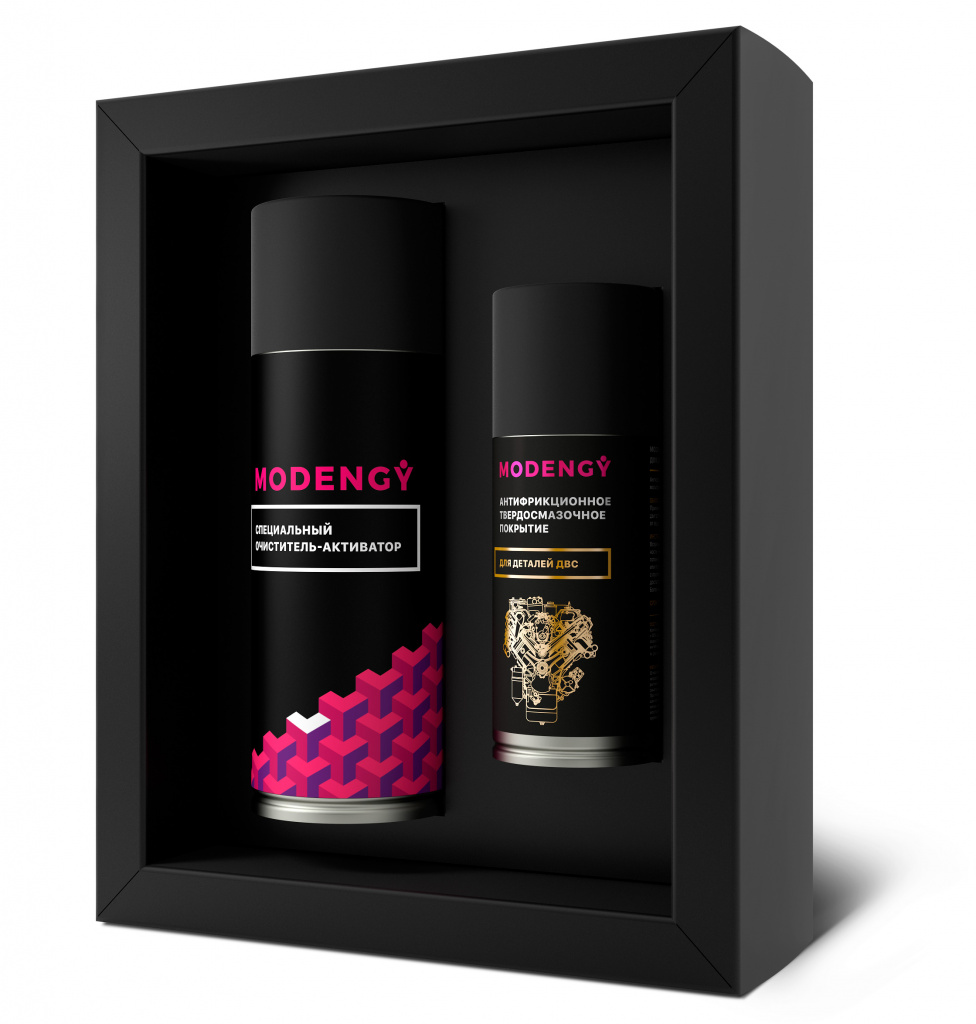

Покрытие для деталей двигателя и очиститель MODENGY выпускаются в наборе, что значительно экономит время и деньги на проведение необходимых операций.
